故障現象
一輛2010年產上海通用別克君越3.0轎車，客戶反映發動機警告燈報警，并伴有輕微抖動。

故障診斷
(1)外觀檢查未見異常，常規檢查機油液位等正常，用診斷儀GDS檢測故障碼(圖1)，“P0017-00，曲軸位置與排氣凸輪軸位置不合理，缸組1”。缸組1指1、3、5汽缸。
(2)檢查發動機缺火數據及其他數據正常，用診斷儀作動(人為指令)缸組1排氣凸輪軸調節執行器，凸輪軸位置無變化，懷疑是故障碼的牽制，清除故障碼，但作動仍無變化。
(3)作動缸組2排氣凸輪軸調節執行器，正常響應。拔下缸組1 的排氣凸輪軸調節電磁閥插頭，連接試燈測試，作動缸組1排氣凸輪軸調節執行器，試燈能點亮。

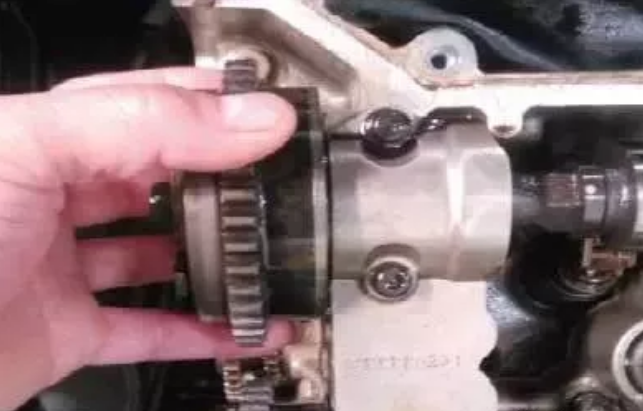

(4)拆下缸組1排氣凸輪軸調節電磁閥，測量線圈電阻2.3Ω，正常。懷疑電磁閥內部卡滯，將缸組1與缸組2的排氣凸輪軸調節執行器對調，試車故障依舊。通過上述測試，驗證缸組1排氣凸輪軸調節電磁閥及信號沒問題。此時懷疑凸輪軸調節執行器本身或油路故障，拆開正時罩，檢查執行器及油路正常，但是感覺缸組1排氣凸輪軸調節執行器回位不好且曠量較大(圖4)。

圖4 檢查缸組1排氣執行器

(5)將缸組1與缸組2的排氣凸輪軸調節執行器對調(二者配件號相同)，結果是故障轉移，故障碼變?yōu)椤癙0019-00，曲軸位置與排氣凸輪軸位置不合理，缸組2”，同時發動機抖動。裝回原缸組2排氣凸輪軸調節執行器，對缸組1排氣凸輪軸調節執行器更換新件，發現存儲故障碼“P0300-00，檢測到發動機缺火”。觀察數據流顯示缸組1在涼車狀態下失火不明顯，熱車失火嚴重。

(6)檢查缸組1的點火線圈共用搭鐵線正常，測量缸組1的汽缸壓力均比缸組2低100kPa。分析缸組1出現了共性問題，懷疑配氣正時不正確，檢查配氣正時記號未見異常，檢查兩個次級鏈條長度一致。

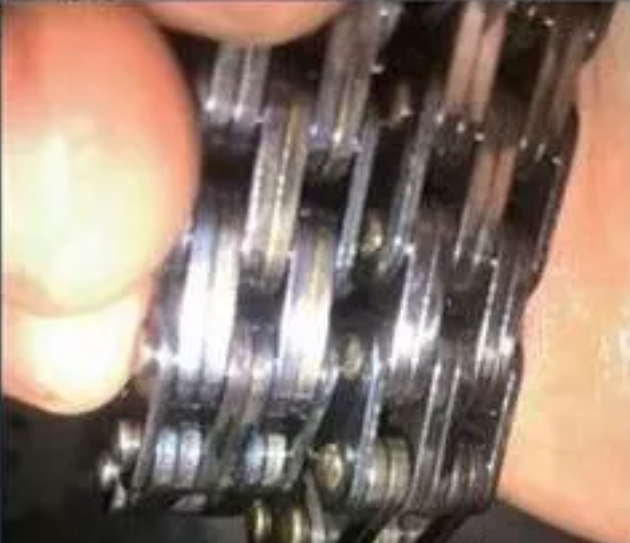

(9)此時可確認配氣正時存在問題，由配件庫定貨兩根新鏈條，到貨后比較新、舊鏈條長度，發現舊鏈條的長度比新鏈條長一個鏈節(圖8)，故障原因找到了，是兩個次級鏈條都拉長了。更換兩個次級鏈條，按照維修手冊對正正時記號，故障排除。

圖8 舊鏈條(右)比新鏈條長一個鏈節
